التركيز على تقييم الموئل المائية ورسم الخرائط
MX يوفر الحلول الصوتية تحت الماء إلى العملاء في جميع أنحاء العالم في الموائل المائية والدراسات البيئية . فائدة نموذج يعتمد على تصميم متكامل ، أخف وزنا وأكثر المحمولة من صدى مشترك للكشف عن فائدة نموذج يجمع بين وظائف متعددة ، المدمج في جهاز استشعار لتحديد المواقع التفاضلية ، وفي الوقت نفسه ، نماذج المنفعة يمكن أن تلبي ثلاث وظائف من النباتات المغمورة التحقيق ، تصنيف الرواسب و قياس عمق المياه . biosonics البصرية برامج معالجة البيانات يمكن أن تساعد المستخدمين على تحميل الخريطة بنقرة واحدة ، من خلال التحليل ، مسح المنطقة المسار ، وعمق المياه ، والغطاء النباتي ، نوع من الرواسب يمكن أن تكون النتائج بوضوح على الخريطة ، ويمكن تحريف خريطة التوزيع . وفي الوقت نفسه ، تحليل البيانات التي تم الحصول عليها يمكن أن تدعم استيراد برامج مثل نظم المعلومات الجغرافية المتقدمة لرسم الخرائط .

وظيفة .
l مسح وتقييم النباتات المغمورة -- التوزيع المكاني ، والغطاء النباتي ، المظلة الارتفاع l تصنيف الرواسب في المياه -- قياس توزيع الرمل والطين والصخور l المسح ورسم الخرائط تحت الماء l تحميل الخريطة و توليد خريطة التوزيع

المؤشرات الفنية
l نقل الطاقة : 105 واتس رمس l متطلبات الطاقة : 12-18V العاصمة أو 85-264V AC l مستوى مصدر الانبعاثات الصوتية : 213db إعادة 1upa l نبض طول : 0.4ms l تردد الإرسال : 5Hz l بعد القرار : 1.7cm l دقة : 1.7cm ± عمق 0.2% l عمق الكشف : 0-100M l أداة درجة حرارة التشغيل : 0-50 درجة مئوية

الحجم والوزن
l المضيف : 37cm * 26cm * 15cm ، 5.4kg l محول : 8.4cm ( عالية ) × 4.3cm ( القطر ) ، 1.36kg

محول الطاقة
l تردد واحد -- 200KHz l زاوية الشعاع : 8.5-9 درجة ، مخروط l عالية القوة الفولاذ المقاوم للصدأ الإسكان

BioSonics Visual Habitatبرامج تحليل البيانات
BioSonics Visual Habitat هو مجموعة كاملة من أدوات التحليل ، مع ميزات التحليل بما في ذلك : l الغطاء النباتي المغمور ( SAV ) - التوزيع المكاني ، ولي العهد ارتفاع نسبة التغطية l مسح عمق المياه - رسم خرائط عالية الدقة وعمق الخرائط l تصنيف الرواسب في المياه : وصف توزيع أنواع مختلفة من الرواسب مثل الصخور والرمل والطين l بسرعة من جوجل ، بنج ، شارع مفتوح ، مثل خريطة خادم المكالمات وتحميل الخريطة l شكل ملف الإخراج CSV ( جداول البيانات ) أو كمل ( الرسومات ) l بسرعة توليد خريطة توزيع الكائنات المستهدفة ، مما يدل على المسار عبر الباب ، وعمق المياه ، ونوع الرواسب وتوزيع النباتات المغمورة

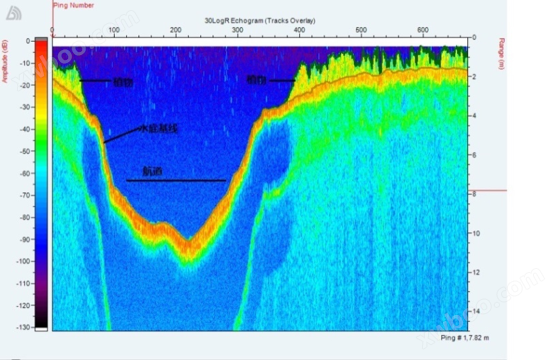

لون صدى الخريطة من مسح القسم يظهر عمق المياه ، وتوزيع النباتات ، والتضاريس تحت الماء ، الخ .

خريطة المسار ، والتي يتم رسمها على أساس إحداثيات تقاس المدمج في النظام التفاضلي الاستشعار ، يمكن تحميل خريطة المستخدم الخاصة ، ويمكن أيضا بسهولة تحميل خريطة الطرف الثالث بنقرة واحدة ، مثل جوجل ، بنج ، شارع مفتوح ، وهلم جرا .

عمق المياه ورسم الخرائط ، يمكنك مسح عمق المياه على الخريطة . ألوان مختلفة تمثل أعماق مختلفة ، يمكن للمستخدمين تحديد الألوان المفضلة لديك تمثل عمق المياه .

ارتفاع الغطاء النباتي والغطاء النباتي التوزيع يمكن أن تكون مرسومة على الخريطة . عرف المستخدم الألوان والتدرجات تمثل ارتفاع النبات و التغطية . الجزء الأوسط من جميع الأقسام في الصورة اليسرى بيضاء ، مما يدل على عدم وجود الغطاء النباتي في التوزيع .

biosonics فيجوال كوربات البرمجيات يمكن استخدامها لتوليد خريطة توزيع ثنائي الأبعاد باستخدام ثلاثة طريقة الاستيفاء الخطي ، عكس المسافة المرجحة طريقة الاستيفاء و كريغ طريقة الاستيفاء .

MXجنبا إلى جنب مع جهاز التحكم عن بعد للكشف عن صدى بدون طيار
z-boat 1800mx المياه نظام التحقيق وضعت بالاشتراك مع oceanscience و biosonics ، باستخدام التحكم عن بعد لاسلكية الساحبة من oceanscience كمنصة متنقلة ونقل البيانات منصة ، وذلك باستخدام biosonics MX صدى الكاشف كما جمع البيانات الرئيسية ، واستخدام الموجات فوق الصوتية للكشف عن 200 كيلو هرتز لجمع الإشارات الصوتية من المياه ، وتشكيل لون صدى الخريطة المستخدمة في المسح الطوبوغرافي z-boat1800 هو صغير جدا سفينة المسح ، من السهل أن تحمل ، ويمكن التحكم عن بعد لاسلكية . نماذج المنفعة هي مناسبة خاصة بالنسبة للمناطق النائية التي لا يمكن استئجار السفن والمياه الضحلة التي لا يمكن أن تبحر السفن .

الأصل :الولايات المتحدة الأمريكية biosonics
